Hur man byter lyftsensor på Husqvarna Automower 220AC
Vi går igenom steg för steg hur du demonterar och byter lyftsensorn på din Husqvarna Automower 220AC, samma princip gäller även för 230ACX. En felande lyftsensor ger felmeddelandet 'lyft' även om robotgräsklipparen står plant och fint på marken.

Att byta lyftsensorn är en enkel åtgärd och kräver inga specialverktyg. Nedan visar vi steg för steg hur man går tillväga!
Längst ner på sidan finner du även reservdelarna som behövs för att utföra jobbet.

Verktyg vi använder: Insexnyckel storlek 4 och polygrip eller tång.

Steg 1:
Vänd på din Automower koppla ur laddningskablaget. Ta först ur gummipluggen, ta sedan isär laddningskontakten.
Steg 2: Lossa karossens skruvar. På Automower 220AC och 230ACX sitter karossen i totalt fyra skruvar. Två i bakre änden och två under klipphöjdsjusterings-luckan.

Steg 3:
Ta bort det clips som håller mikrobrytaren. Lyft sedan av karossen från roboten. OBS! var noga med att inte tappa bort låsbrickorna som ligger ovanpå de två lyftsensorerna i framkant på roboten.


Steg 4:
Lokalisera lyftsensorerna, markerade med gult. Det kan vara bra att veta är att det enbart är höger lyftsensor(bakifrån sett) som har en magnet monterad som standard. Magneten är den som arbetar ihop med kretskortet inuti roboten. Alltså är vänster lyftsensor enbart en 'dummy'.

Steg 5:

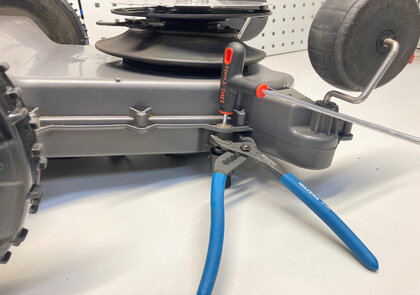

Vänd på robotgräsklipparen. Använd en tång eller polygrip för att hålla fast gummidämparen och en insexnyckel i storlek 4 för att skruva loss skruven som håller lyftsensorn.

Steg 6:
Ta bort den gamla lyftsensorn



Steg 7:
Montera dit den nya lyftsensorn. Tänk på att magneten ska peka in mot robotens kropp. Som enligt bilden. Gör samma procedur på andra sidan(om denna behöver bytas).

Steg 8:
Vänd nu på roboten och kontrollera att lyftsensorernas magneter pekar mot varandra. Som enligt pilarna på bilden.


Steg 9:
Nu är det dags att sätta tillbaka karossen, för då mikrobrytaren genom hålet och sätt tillbaka den med hjälp av clipset. Var också noga med att lägga tillbaka låsbrickorna på respektive lyftsensor, annars är risken att lyftsensorerna vrider sig och då kommer man få felmeddelandet 'klipparen lyft'. På bilden visas de taggiga låsbrickorna.

Steg 10:
Efter att karossen är monterad och fastskruvad, vänd på klipparen och sätt tillbaka laddningskontakten samt se till att gummipluggen sitter ordentligt!



Ingen programmering krävs efter att ni har monterat en ny lyftsensor. Efter utbytet kan man köra igång som vanligt.
